Baustellen-Stürze, Erschütterungen im Kofferraum oder verharzte Pendellager können die Selbstnivellierung eines Kreuzlinienlasers dejustieren. Um teure Baufehler bei Fliesen-, Trockenbau- oder Deckenarbeiten zu vermeiden, muss die Genauigkeit regelmäßig mit dem standardisierten 2-Wand-Umschlagtest überprüft werden. Bei einem typischen Wandabstand von 5 Metern darf die Gesamtabweichung zwischen Vorwärts- und Rückwärtsmessung bei Geräten der Standardklasse ($\pm 0,3 ext{ mm/m}$) maximal 3,0 Millimeter betragen. Größere Abweichungen erfordern eine Neujustierung der internen Kalibrierschrauben oder einen Herstellerservice.
Toleranzklassen im Überblick
- Präzisionsklasse ($\pm 0,2$ mm/m): Max. 2,0 mm Abweichung auf 5 m Messdistanz (Gesamtweg 10 m).
- Handwerker-Standard ($\pm 0,3$ mm/m): Max. 3,0 mm Abweichung auf 5 m Messdistanz.
- Günstige Heimwerker-Laser ($\pm 0,5$ mm/m): Bis zu 5,0 mm Abweichung auf 5 m Distanz tolerabel.

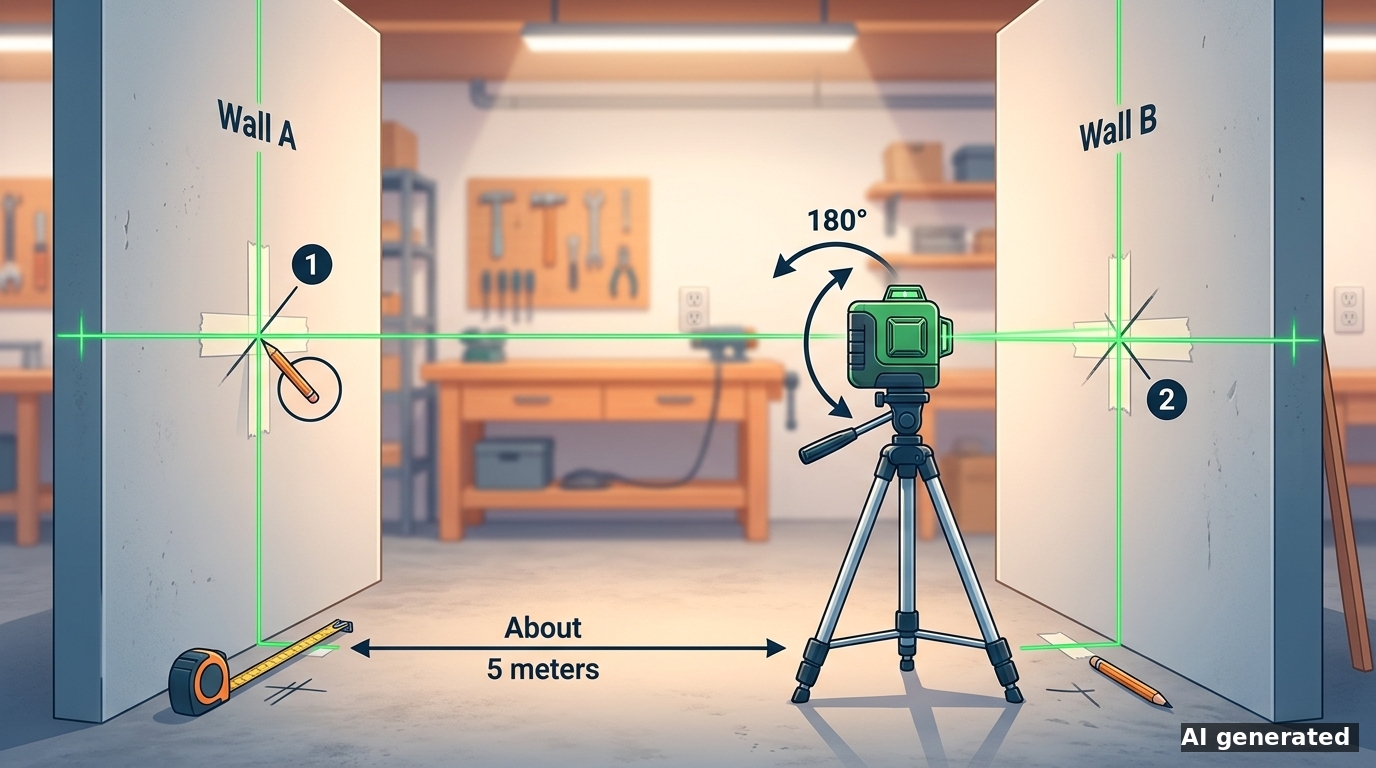

1. Der 2-Wand-Umschlagtest: Schritt-für-Schritt-Anleitung
Für den Test benötigen Sie einen Raum mit zwei festen, gegenüberliegenden Wänden (Wand A und Wand B) im Abstand von genau 5 Metern sowie ein Stativ oder einen stabilen Tisch.
- Aufbau nah an Wand A: Platzieren Sie den Laser ca. 20 cm vor Wand A. Schalten Sie die Selbstnivellierung ein. Richten Sie den Laser auf Wand A und markieren Sie den Schnittpunkt des Laserkreuzes mit einem feinen Bleistift als Punkt $A_1$.
- Drehung auf Wand B (180°): Drehen Sie das Gerät um 180°, ohne die Stativhöhe oder Position zu verändern. Markieren Sie den Kreuzpunkt an Wand B als Punkt $B_1$.
- Umsetzen nah an Wand B: Versetzen Sie das Stativ mit dem Laser nun direkt vor Wand B (ca. 20 cm Abstand). Richten Sie die Höhe so ein, dass das Laserkreuz exakt auf den zuvor markierten Punkt $B_1$ trifft.
- Rückdrehung auf Wand A (180°): Drehen Sie den Laser erneut um 180° zurück auf Wand A. Markieren Sie den neuen Schnittpunkt als Punkt $A_2$.
- Abweichung messen: Messen Sie den vertikalen Abstand zwischen den Markierungen $A_1$ und $A_2$ mit einer Schieblehre oder einem präzisen Stahllineal.
2. Die Auswerte-Formel: Liegt der Laser in der Toleranz?
Da der Laserstrahl beim Umsetzen den doppelten Raumweg zurücklegt, gilt folgende Berechnungsformel für den maximal zulässigen Fehler:
Maximaler Versatz |A1 – A2| = 2 × Distanz (m) × Hersteller-Toleranz (mm/m)
Rechenbeispiel bei 5 m Wandabstand:
- Distanz: $5 ext{ m}$ (Gesamtweg: $2 imes 5 ext{ m} = 10 ext{ m}$)
- Geräte-Spezifikation laut Handbuch: $\pm 0,3 ext{ mm/m}$
- Maximal erlaubter Abstand zwischen $A_1$ und $A_2$: $10 imes 0,3 ext{ mm} = \mathbf{3,0 ext{ mm}}$.
Liegt der gemessene Abstand zwischen $A_1$ und $A_2$ unter 3,0 mm, arbeitet das Gerät innerhalb der Werksgenauigkeit.
3. Kalibrieren oder einschicken: Was können Sie selbst justieren?
- Pendelsperre kontrollieren: Prüfen Sie, ob das Magnetpendel bei gelöster Transportsicherung frei schwingt. Ein leichtes Antippen des Gehäuses muss dazu führen, dass der Laser kurz ausschlägt und sich innerhalb von 3 bis 5 Sekunden wieder exakt auf die Markierung einpendelt.
- Justierschrauben am Pendel: Hochwertige Geräte verfügen unter Gummiabdeckungen über kleine Madenschrauben mit Gegengewichten am Pendelkörper. Durch vorsichtiges Drehen um Viertelumdrehungen kann der Schwerpunkt nachjustiert werden. Achtung: Bei Neugeräten führt das Öffnen zum Erlöschen der Herstellergarantie!
- Wann der Fachservice ran muss: Wenn das Pendel mechanisch hakt, Prismen zersplittert sind oder die vertikale Linie schief steht (Kippfehler), ist eine professionelle optische Justage auf der optischen Bank unumgänglich.
Häufig gestellte Fragen (FAQ)
Wie oft sollte man einen Baulaser kalibrieren?
Im professionellen Handwerk alle 12 Monate gemäß ISO 9001. Im anspruchsvollen Heimwerkerbereich empfiehlt sich die Durchführung des 2-Wand-Tests vor jedem großen Projekt (z. B. vor dem Fliesenlegen) sowie zwingend nach jedem Sturz des Geräts.
Warum blinkt mein Kreuzlinienlaser permanent?
Das Blinken ist die automatische Out-of-Level-Warnung: Der Untergrund ist zu schief (Neigung meist > 4°), sodass das Pendel am Gehäuse anstößt und nicht mehr selbstnivellieren kann. Richten Sie das Stativ waagerechter aus.
